表面等離子共振光譜儀

此設備由德國馬普所聚合物研究所中心主任Wolfgang Knoll博士協力研究開發而成。它利用表面等離子共振現象，可以在未標記的條件下，實時監測生物分子間的相互作用。適用于尖端納米生物工藝學的研究領域。

[應用范圍]
◎DNA/RNA，蛋白質（抗體/抗原），糖，細胞間的相互作用的直接測定
◎吸附速度的解析，結合量，結合常數的確定

[特長]
◎免標記，無需繁雜熒光標記
◎可對吸附過程實時定量分析
◎柔性化可擴展設計，可根據研究需要添加各種組件（電化學源，CCD照相機，溫度控制裝置等）
◎使用LabView軟件

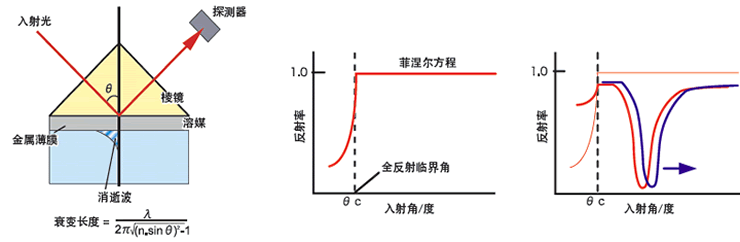

表面等離子共振技術：光學原理

當一偏振光通過棱鏡入射在厚度為50nm的金屬薄膜表面上時會發生全反射，在特定條件下，金屬薄膜表面上的自由電子吸收入射光子并轉化成表面等離子體波的現象被稱為表面等離子共振現象。

  這種現象對媒介材料的反射率變化極為敏感。例如分子吸附在金屬表面（在消逝波距離中）顯示出此種變化即可高靈敏度地觀察分子在金屬表面的吸附和運動過程。

角掃描模式

系統通過θ-2θ角度儀，掃描入射角度并顯示反射強度。角度掃描模式允許用戶確定分子的吸收數量。
測定范圍：入射角10°～ 90°
光學膜厚分辨率：0.1納米以下

構成
■SPR基本光學本體（1000×450×50H）
■θ-2θ 測角儀（步進電機驅動）
■He-Ne激光
■光量計
■鎖定放大器
■偏光板
■樣品架
■PC，軟件

附件
■溶液流量系統
■溶液溫度控制系統
■SPR顯微鏡
■熒光顯微鏡
■熒光分光測定
■Grating-Coupling SPR

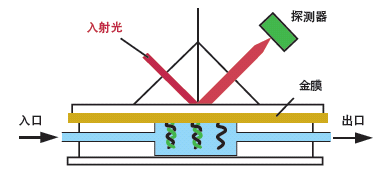

動力學模式

系統采用固定角度入射光來測量反射光強度的時間變化，動力學模式允許用戶實時監測分子吸附/脫附過程。
反射分辨率：0.1％以下
時間分辨率：0.1秒以下
